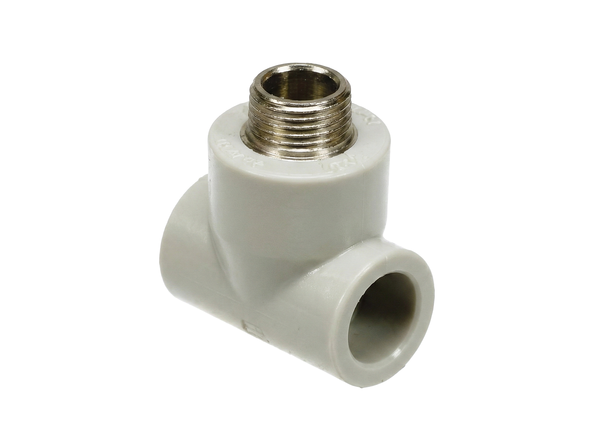

T-kus s Ms zástrekom, závit vonkajší
T-kus s Ms zástrekom, závit vonkajší (Tvarovky - tvarovky kombinované) - Tvarovky kombinované - 27.2020, 27.2520, 27.2525, 27.3232 (tvarovky).
Tvarovky kombinované - 27.2020, 27.2520, 27.2525, 27.3232
| D [mm] |
G [„] |
A [mm] |
B [mm] |
C [mm] |
 |
 |
 |
 |
| 20 | 1/2 | 14,5 | 32,2 | 50 | 27.2020 | 20 | 100 | 0.087 |
| 25 | 1/2 | 16 | 34 | 56 | 27.2520 | 5 | 50 | 0.093 |
| 25 | 3/4 | 16 | 36 | 56 | 27.2525 | 5 | 50 | 0.114 |
| 32 | 1 | 18 | 42 | 66 | 27.3232 | 5 | 30 | 0.214 |

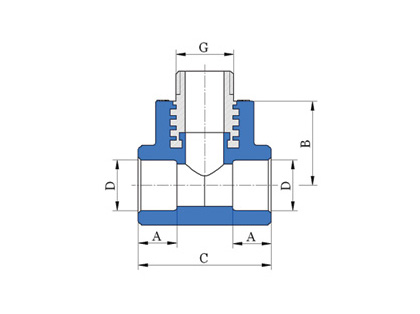

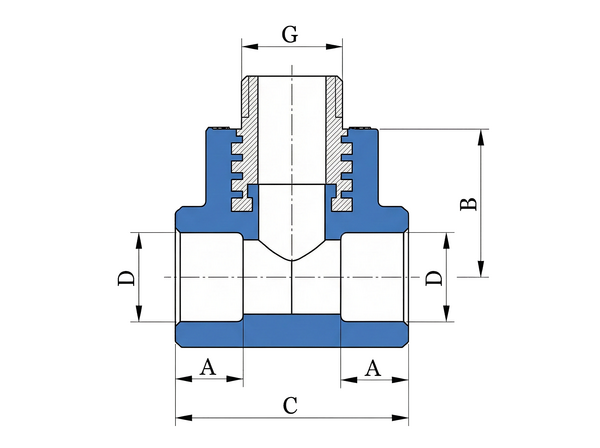

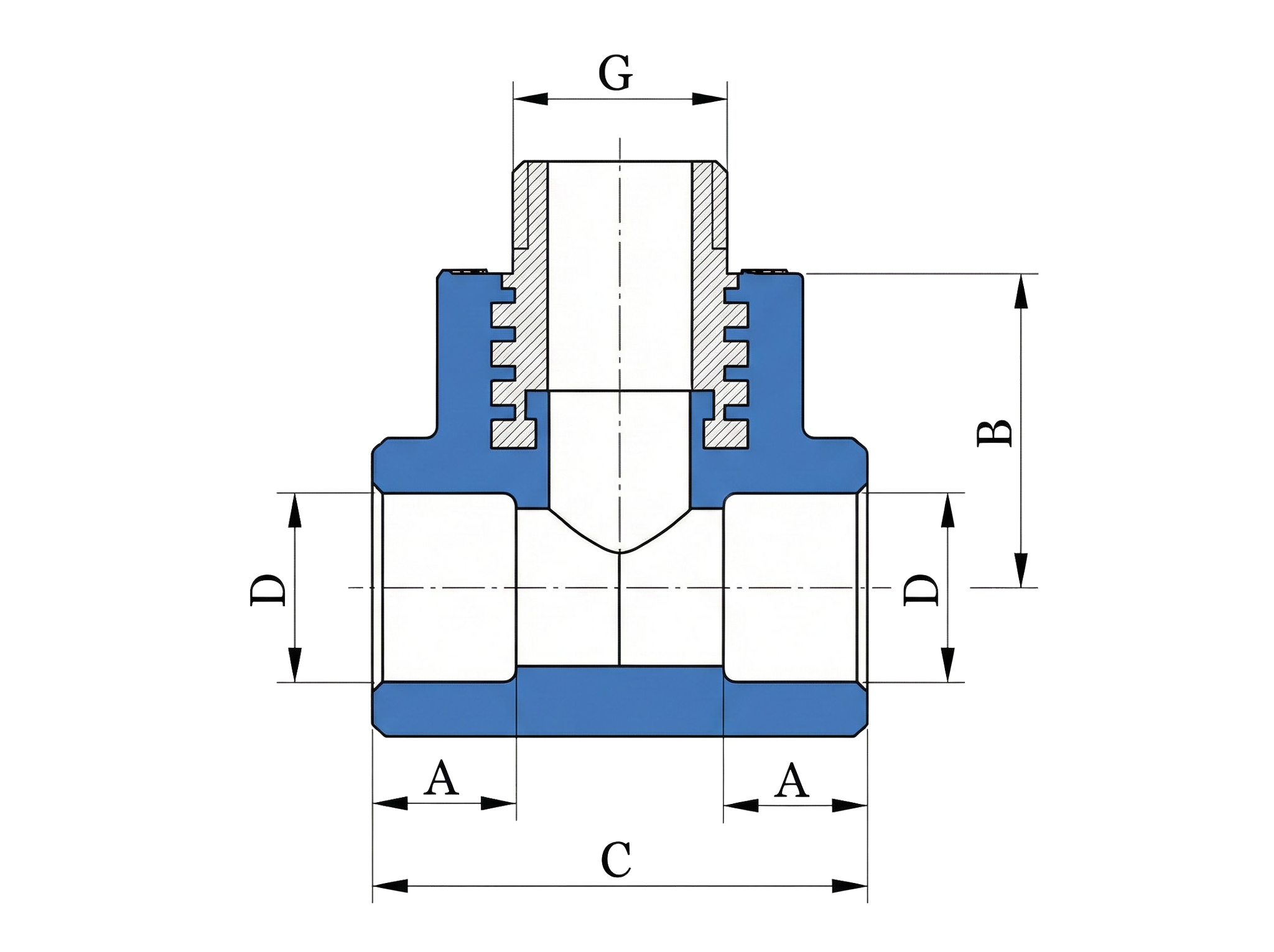

A - hĺbka naváracieho priemeru,
B - vzdialenosť od stredu,
C - celková dĺžka,
D - navárací priemer
G, V - veľkosť závitu,
R - rozteč,
t - hrúbka steny
- číslo výrobku,
- balenie malé (ks),
- balenie veľké (ks),
- hmotnosť (kg),
- farba
