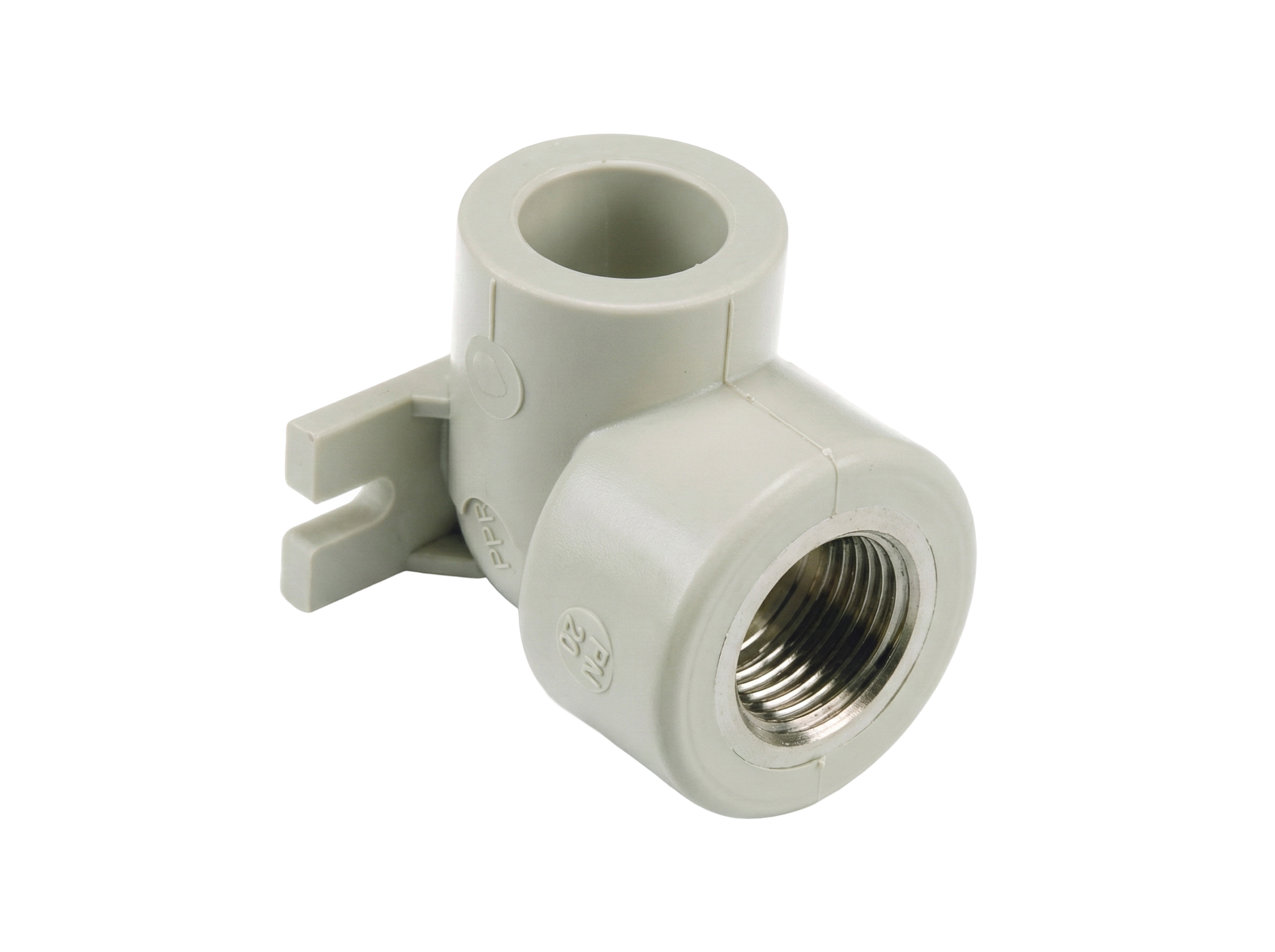

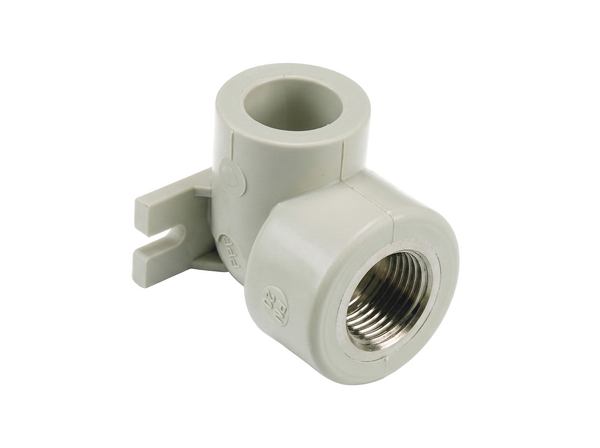

Nástenka
Nástenka (Tvarovky - tvarovky kombinované) - Tvarovky kombinované - 09.2020, 09.2525, 09.2520 (tvarovky).
Tvarovky kombinované - 09.2020, 09.2525, 09.2520

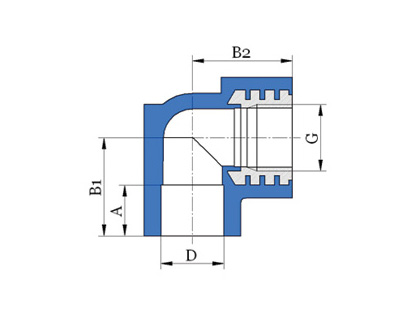

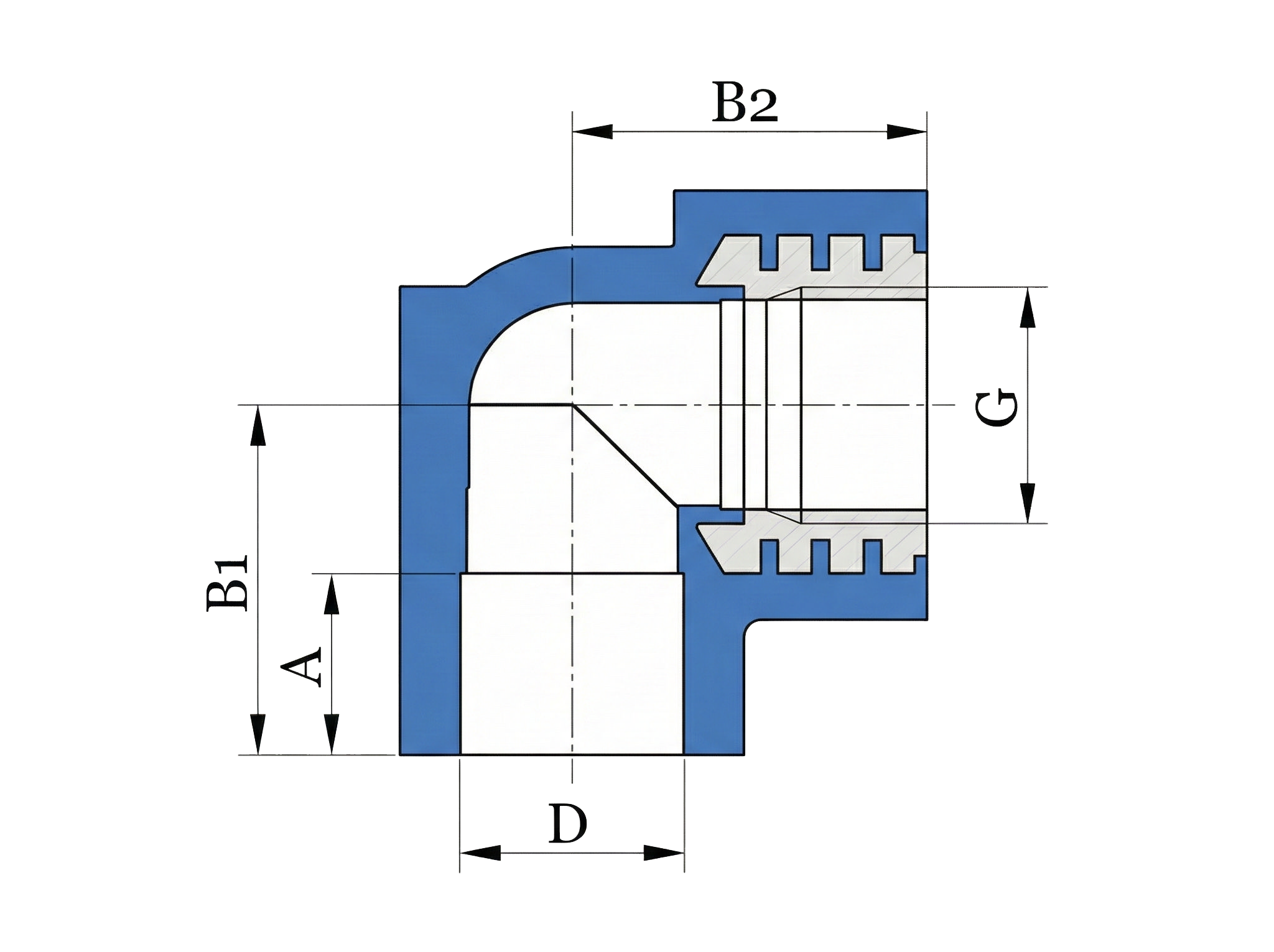

| D [mm] |
G [„] |
A [mm] |
B1 [mm] |
B2 [mm] |
 |
 |
 |
 |
| 20 | 1/2 | 16 | 31 | 31 | 09.2020 | 50 | 200 | 0.062 |
| 25 | 3/4 | 16 | 30 | 36 | 09.2525 | 10 | 100 | 0.088 |
| 25 | 1/2 | 16 | 30 | 36 | 09.2520 | 10 | 100 | 0.090 |
A - hĺbka naváracieho priemeru,
B - vzdialenosť od stredu,
C - celková dĺžka,
D - navárací priemer
G, V - veľkosť závitu,
R - rozteč,
t - hrúbka steny
- číslo výrobku,
- balenie malé (ks),
- balenie veľké (ks),
- hmotnosť (kg),
- farba
